Trong hệ thống chống sét trực tiếp, kim thu sét đóng vai trò là “người bảo vệ” đầu tiên, chịu trách nhiệm tiếp nhận và dẫn dòng sét xuống hệ thống tiếp địa an toàn. Với sự phát triển của công nghệ vật liệu và kỹ thuật điện, các thế hệ kim thu sét hiện đại đã vượt xa khả năng của kim thu sét cổ điển (kim Franklin), mang đến hiệu quả bảo vệ rộng hơn và tin cậy hơn cho mọi loại công trình.
Phân loại kim thu sét: Truyền thống và Hiện đại
Việc lựa chọn thiết bị phù hợp phụ thuộc vào tính chất công trình, quy mô và mức độ nhạy cảm của các thiết bị điện bên trong.

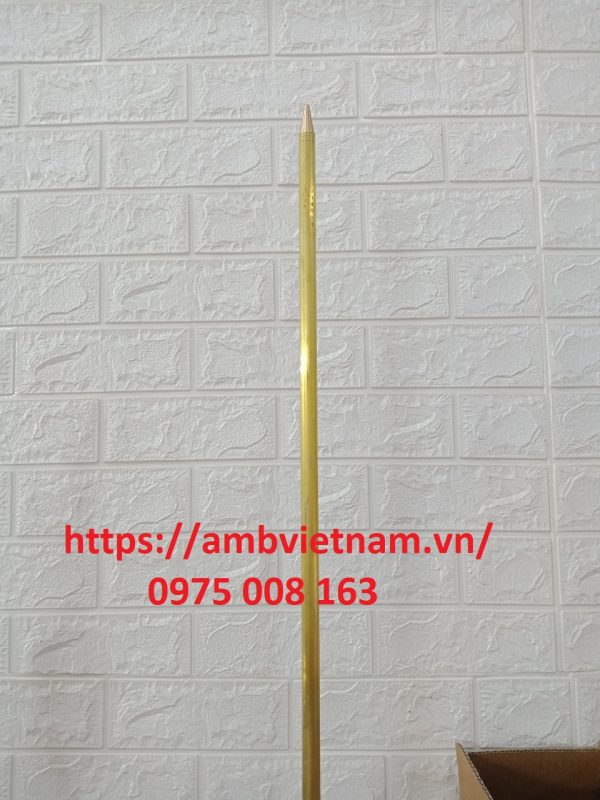

1. Kim thu sét cổ điển (Kim Franklin)
Đây là loại kim thu sét cơ bản, hoạt động trên nguyên lý đón đầu tia sét tại điểm cao nhất của công trình. Mặc dù chi phí thấp và lắp đặt đơn giản, nhưng kim Franklin có bán kính bảo vệ hạn chế, phụ thuộc hoàn toàn vào chiều cao lắp đặt. Trong các công trình lớn, việc sử dụng kim cổ điển đòi hỏi lắp đặt số lượng lớn, gây ảnh hưởng đến kiến trúc.

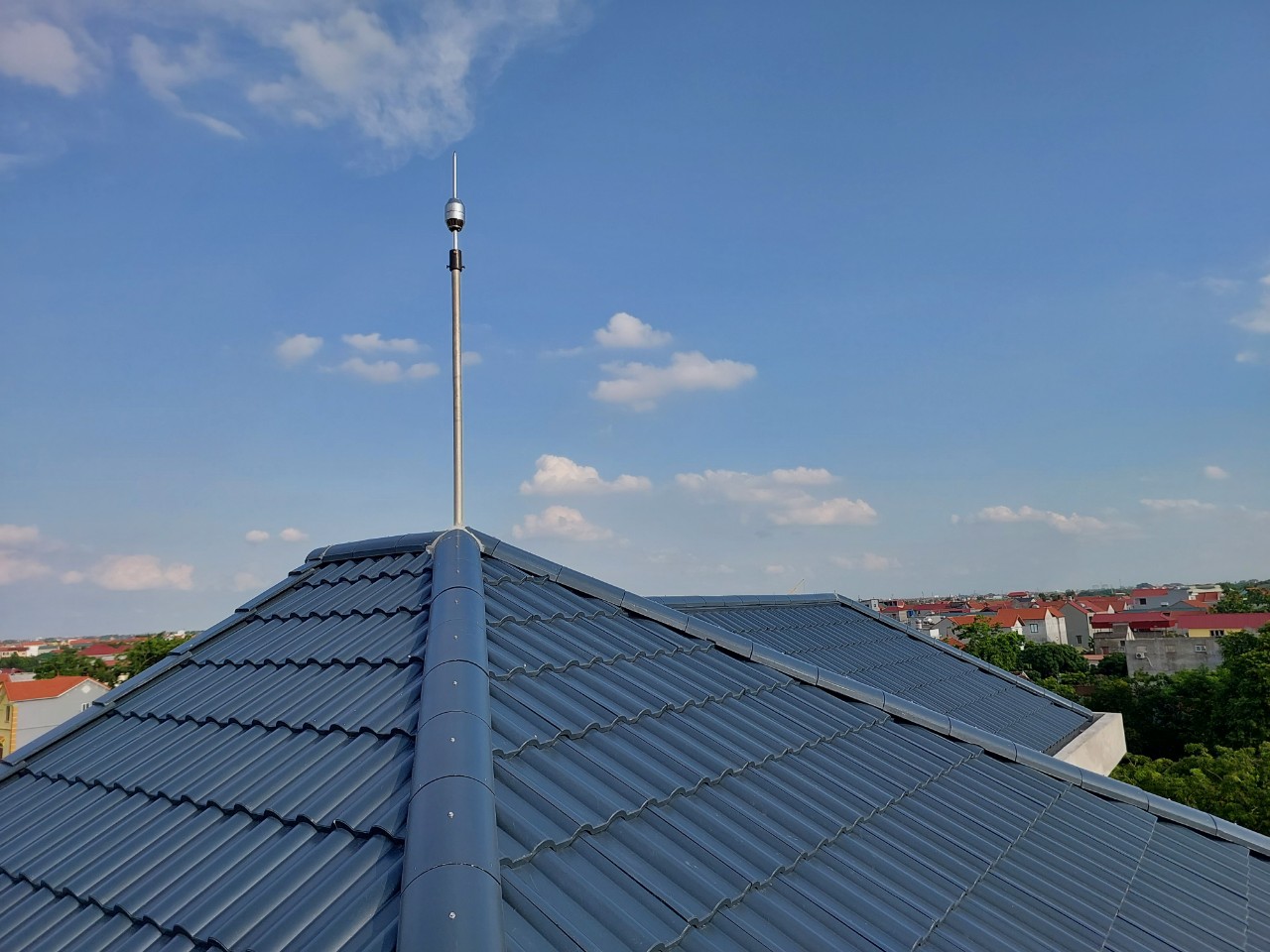

2. Kim thu sét hiện đại (Kim thu sét chủ động – ESE)
Kim thu sét tia tiên đạo sớm (Early Streamer Emission – ESE) hiện là giải pháp phổ biến nhất trong các công trình nhà xưởng và tòa nhà cao tầng. Công nghệ này hoạt động bằng cách phát ra tia tiên đạo đi lên sớm hơn so với các vật thể khác, chủ động thu hút tia sét đánh vào kim thay vì đánh vào cấu trúc công trình.
-
Ưu điểm: Bán kính bảo vệ cực rộng (lên đến hơn 100m tùy model).
-
Hiệu quả: Giảm thiểu đáng kể số lượng cột thu sét cần lắp đặt.
-
Tiêu chuẩn: Được kiểm định khắt khe theo tiêu chuẩn chống sét NF C 17-102.
Cách tính toán bán kính bảo vệ của kim thu sét
Để đảm bảo hiệu quả tối đa khi lắp đặt hệ thống chống sét, việc tính toán bán kính bảo vệ là bước kỹ thuật không thể bỏ qua. Bán kính bảo vệ của kim thu sét chủ động phụ thuộc vào 3 yếu tố chính:
-
Độ cao lắp đặt (h): Khoảng cách từ đỉnh kim đến mặt phẳng cần bảo vệ.
-
Thời gian phát tia tiên đạo (ΔT): Thông số kỹ thuật đặc trưng của từng loại kim (tính bằng micro giây).
-
Cấp độ bảo vệ (Level I, II, III, IV): Được quy định theo mức độ nguy hiểm và tần suất sét đánh tại khu vực dự án.
Việc tính toán sai lệch có thể tạo ra “điểm mù”, nơi tia sét có thể đánh vào các khu vực không được bảo vệ. Vì vậy, các đơn vị thi công cần sử dụng phần mềm chuyên dụng để mô phỏng và đảm bảo toàn bộ khu vực mục tiêu nằm gọn trong vùng bảo vệ an toàn.
Yêu cầu kỹ thuật trong thi công lắp đặt
Việc lắp đặt kim thu sét cần được thực hiện đồng bộ với toàn bộ hạ tầng tiếp địa. Một kim thu sét tốt sẽ trở nên vô hại nếu không có một hệ thống dẫn dòng sét đạt chuẩn:
-
Dây thoát sét: Nên sử dụng dây cáp đồng trần hoặc băng đồng có tiết diện tối thiểu 50mm² để đảm bảo khả năng dẫn điện.
-
Hàn hóa nhiệt: Các mối nối giữa dây dẫn và hệ thống tiếp địa phải áp dụng công nghệ hàn hóa nhiệt để đảm bảo tính đồng nhất phân tử, chịu được dòng sét cường độ cực lớn mà không bị đứt gãy.
-
Đo điện trở đất: Bãi tiếp địa phải đạt điện trở dưới 10 Ohm. Nếu đất có độ dẫn điện kém, cần sử dụng hóa chất giảm điện trở để duy trì tính ổn định lâu dài.
Tại sao nên chọn kim thu sét chính hãng?
Trên thị trường hiện nay xuất hiện nhiều thiết bị trôi nổi, không có chứng chỉ nguồn gốc xuất xứ. Việc lắp đặt một thiết bị giả mạo không chỉ gây lãng phí mà còn tạo ra sự an tâm giả tạo, dẫn đến hậu quả khôn lường khi có giông bão.
-
Chứng chỉ CO/CQ: Mọi kim thu sét chính hãng đều đi kèm hồ sơ kiểm định chất lượng quốc tế.
-
Độ bền môi trường: Các dòng kim cao cấp được làm từ hợp kim chống ăn mòn cao, chịu được thời tiết khắc nghiệt tại Việt Nam.
-
Dịch vụ hỗ trợ: Các đơn vị chuyên nghiệp luôn cung cấp dịch vụ bảo trì chống sét định kỳ để kiểm tra tình trạng thiết bị sau mỗi mùa mưa bão.
Tích hợp kim thu sét trong giải pháp chống sét tổng thể
Một hệ thống chống sét hoàn chỉnh không chỉ dừng lại ở kim thu sét. Để bảo vệ thiết bị điện tử nhạy cảm, cần kết hợp thêm các thiết bị phối hợp chống sét lan truyền. Khi sét đánh vào kim, dòng điện sẽ được dẫn xuống đất, nhưng một phần năng lượng vẫn có thể lan truyền ngược vào lưới điện nội bộ. Các thiết bị SPD đa tầng sẽ đóng vai trò “cắt lọc” xung điện, đảm bảo máy móc vận hành ổn định.
Đầu tư vào kim thu sét chất lượng là hành động thể hiện sự chuyên nghiệp và tư duy quản trị rủi ro của chủ đầu tư. Một hệ thống chống sét công nghiệp được thiết kế bài bản, lắp đặt đúng chuẩn sẽ là “lá chắn” vững chắc, giúp doanh nghiệp vận hành an toàn trong mọi điều kiện thời tiết.
Hãy liên hệ với các đơn vị tư vấn uy tín để được khảo sát thực địa, tính toán bán kính bảo vệ chính xác và lựa chọn dòng sản phẩm phù hợp nhất cho công trình của bạn. Đừng đợi đến khi mùa bão đến mới bắt đầu tìm kiếm giải pháp!
